微秒三伺服包裝機的應用
        日期:10-11

        一、應用引言

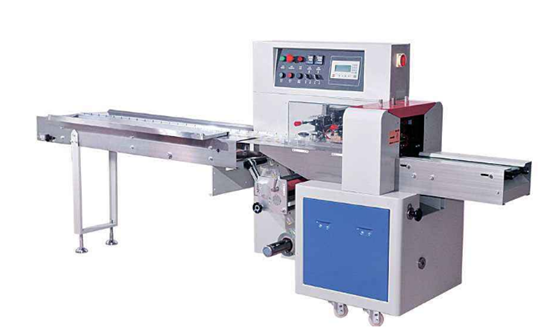

        枕式包裝機是包裝行業中應用比較廣泛的一種包裝機械,常用于食品,日用品,醫藥品的包裝。

        目前國內大多枕式包裝機分兩種:一種為單片機做主控,搭配變頻器和機械凸輪來完成包裝動作,這種設備功能單一,機械復雜,維護比較麻煩,速度較低,因技術門檻低,容易造成單拼價格來銷售的市場局面;另一種為單片機或PLC做主控,帶三個伺服走電子凸輪同步的方式,這種方式功能多樣,機械簡單,維護方便,速度較快。

        微秒驅控一體包裝系統,無需外加PLC或單片機,只需三個伺服驅動器即可完成整個完整系統的控制。

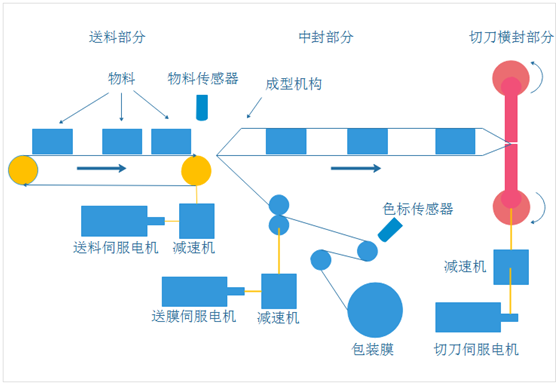

        二、設備結構圖:





        三、工藝:

        送膜軸將塑料薄膜通過成型機構形成包裹狀,送料軸將物料送入到送膜的包裹中間,經過中封后形成筒狀,在經過切刀橫封切斷后形成包裝產品的過程。




        四、配置:

        軸0:切刀軸:MSD300-S25A-060配VMSSM080075AA510電機

        軸1:送膜軸:GSD300-S25P配VMSSM080075AP510電機

        軸2:送料軸:GSD300-S15P配VMSSM060040AP510電機



        軸0:切刀軸,根據不同模式下的所設置的長度自動跟隨送膜軸做同步封切動作

        軸1:送膜軸,將塑料薄膜按設定速度進行輸送

        軸2:送料軸,根據送膜軸的位置與送料傳感器檢測有無物料,決定送料軸的動作



        五、功能優勢:

        ●三大模式:  定長模式、追標模式、不定長模式

        ●七大功能:手動功能、自動功能、防空包功能、防切功能、配方功能、計數功能,凸輪自動生成功能

                  定長模式:

                      送料前的物料之間不管有沒有挨著都可自動處理;

                      切刀軸直徑越小,切刀軸刀數越大,可切的最短袋長越短,每分鐘的包數越多;

                      自動根據設定的包裝袋長、物料長度計算,切出來所需要的袋長;

                      自動計算,保證物料在袋長中間;

                      調好一款物料后,之后不在需要調整切口位置,只需寫入所需的袋長和料長即可切出合適的產品。

                  追標模式:

                      送料前的物料之間不管有沒有挨著都可自動處理;

                      切刀軸直徑越小,切刀軸刀數越大,可切的最短袋長越短,每分鐘的包數越多;

                      自動根據設定的色標間距、物料長度計算,讓切口切到色標某個固定的位置;

                      自動計算,保證物料在袋長中間。

                  不定長模式:

                      送料前的物料之間需要保證有間距方可識別;

                      自動根據設定的最短物料、物料間距和投入的物料長度計算,保證切出正確的袋長;

                      調好一款物料后,之后不在需要調整切口位置,只需寫入最短的料長和物料間距即可切出合適的產品。



                  手動功能:

                      三個伺服的點動速度可設,正反轉可點動,切刀可單獨回原點

                  自動功能:

                      根據設定的模式和參數,自動計算三個伺服的動作和距離

                  防空包功能:

                      啟用防空包功能后,能自動檢測物料的有無,從而決定送膜的運動,有效的防止切出空袋子來

                  防切功能:

                      當物料位置不對,導致切刀切到材料后,應立即停機,并將切刀退到安全位置,避免切刀在封切位置時間過久,導致材料高

                      溫?zé)?/span>

                  配方功能:

                      靈活而又方便的切換不同的配方,讓客戶不在為各種各樣的產品而煩惱

                  計數功能:

                      可統計封切的個數,隨時掌握生產的效率

                  凸輪自動生成:

                      根據不同的模式,不同的袋長、料長等參數,自動生成正確的凸輪曲線

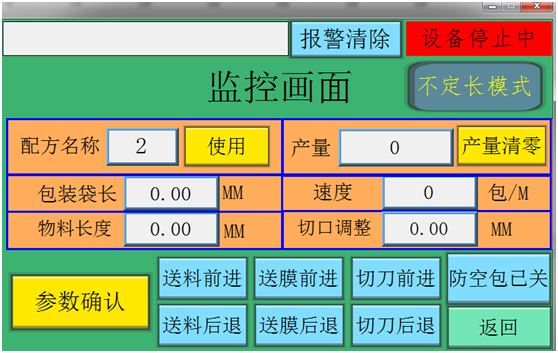

                  觸摸屏監控界面:

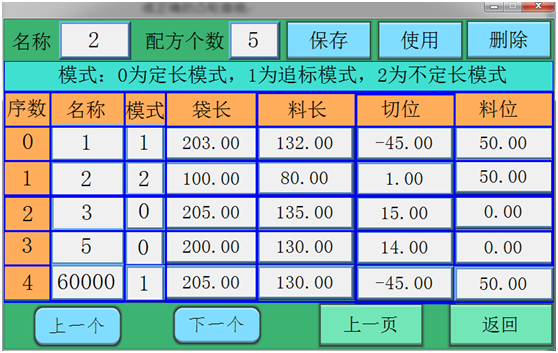

                  觸摸屏配方界面:

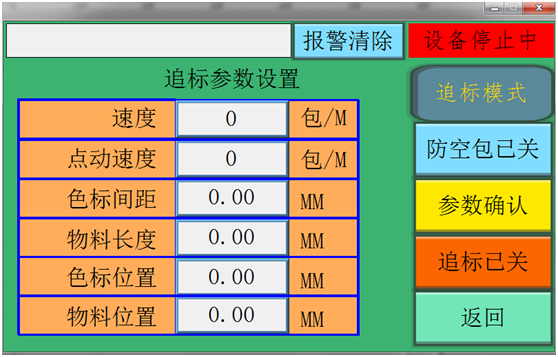

                  觸摸屏追標界面:


        六、結語:

        微秒包裝機系統根據包裝工藝進行了大量的算法處理,比其他設備系統參數更少,操作更簡便,使用更容易,穩定性更好。
