LSD系列對標伺服在標簽復合機上應用
        日期:11-03

        一、應用引言

               FID電子標簽自動化復合設備,集RFID芯片復合、RFID面材標簽復合(含預摸切標簽及連續標簽復合),自動復合速度達60米/分鐘; (整體機器圖如下圖1)


        圖1  機器整體圖

        二、微秒LSD 伺服方案




        微秒LSD 伺服方案與一般PLC+運動控制伺服控制對標方案進行對比:




        三、LSD系列對標伺服在標簽復合機上應用

              整體配置:

              張力控制軸GSD300-S25P +TMS080075P

              切刀軸LSD300-S35P +TMS130150P

              標簽牽引/面紙牽引/底紙牽引:LSD300-S25P +TMS080075P

        四、整體方案:

          LSD系列對標伺服內置PLC功能,整體控制程序可以在伺服主站內完成,不需要外部增加PLC控制。張力軸和對標軸都在一個總線系統中,收放卷張力自動計算,卷徑預警報警等功能。對標軸通過電眼采集每個標之間的偏差,自動計算標簽與底紙之間的位置偏差,自動對標調整,使得對標在精度維持在一個固定范圍內。整體軸分部圖如下所示。



        圖2 整體軸分部圖

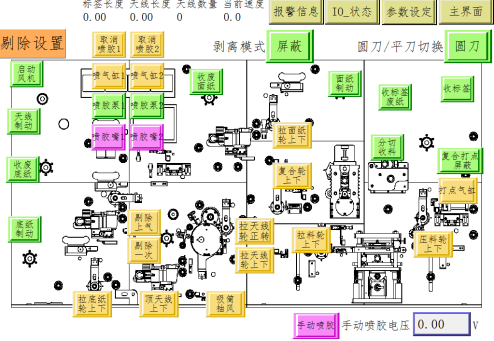

        五、設備操作:

            操作簡便填入需要的天線長度,標簽長度等基本參數, 對標軸會自動通過電眼來計算偏差進行對標調整,使得標簽和天線對準精度在一定范圍內。



        六、結束語

         驅控一體的LSD系列對標伺服集成了多種貼標方式,功能完善、使用方便可靠,貼標精度穩定。可廣泛應用于不同貼標方式的貼標機。
